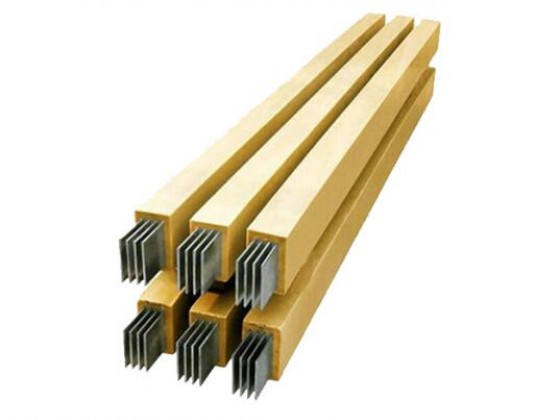

樹脂澆注母線槽的優點

樹脂型澆注母線槽采用全樹脂絕緣的特點

◆產品防護等級IP68(IEC529)。即使母線槽被漫于超過1米水中,它仍然可以安全通電48小時。

◆防火度高達GB9978 , UL94V-O , IEC331(750℃/3小時) , IEC332(1100℃/30分鐘)，NPA70。BS6387 ( 950℃/3小時。

◆低電壓模式(1000V)經GB7251.1, GB7251.2，IEC439-1 , IEC439-2.

◆高電壓模式(3.45kV-25kV)經IEC694測試。中1.2倍超載負荷可達的2小時連續操作。

◆250A-5000A的額定電流范圍.+全樹脂覆蓋。

◆抗電磁慢蝕。

合成樹脂母線槽干線系統的適用場所

◆造船工業、石化行業、冶金工業、水電行業。

◆極度危險及受污染的化學工廠。

◆含鹽地帶及港口。

◆地下管道及隧道。

◆公共建筑。

優越特質

●環氧樹脂介電能力超過15kV/mm , 32kV/mm，52kV/mm.

◆特別的環境樹脂與鹵素的無機礦物填料混合。

◆額定電流可達到5000A。3P4W+ 100%PEN , 3P3W+E，3P4W，3P4W+ 1/2E , 3P4W+ 1E，3P4W(200%N)+ E擁有多樣的母線結構。

◆母線導體屬高導電率:Copper : 999%以上的IACS.Alumint

◆高機械強度。

◆體積小，不會排放有毒氣體。

◆抗化學，動物，昆蟲,啃食槽體?？棺贤饩€。

◆具有防火特性。

◆防爆符合EN50028.

◆EX-爆炸維護符合EN50028/10kV標準。

◆穿墻防火阻隔等級達E30-E90.

◆簡易安裝。

◆無需保養。

◆不超過55K溫升。

◆中低電壓降。

◆阻抗少。

樹脂澆注母線槽的優點

樹脂澆注母線槽的應用

大樓施工示例

工廠施工示例

安裝實例

標準結構單元

結構單元

根據客戶的要求,我們能提供各種適應項目的特殊結構單元

樹脂澆注母線槽之技術規格

樹脂澆注母線槽之技術規格

樹脂澆注母線槽之技術規格

銅導體法蘭接頭規格尺寸

鋁導體法蘭接頭規格尺寸

樹脂澆注母線槽之技術規格

插入單元規格尺寸

樹脂澆注母線槽安裝說明

匯流排裝置空間尺寸

匯流排裝設時與墻面及天花板間之最小距離。用以提供匯流排于安裝固定時即裝設插入單元時有足夠之操作空間。

匯流排之型式編碼規則

GCL中壓澆注母線系統

主要優勢

●符合國際標準

●電流: 1250A- 5000A，電壓; 3.6-17.5kV

●合成樹脂完全絕緣,防護等級IP68

●具有防火，防水，防腐，防爆等優勢

●短路強度大、機械強度高

●電磁兼容

●功能單元可定制

●外形體積小

●安裝簡便、可靠

●終身免維護

系統概述

GCL環氧樹脂絕緣中壓母線槽系統為廠用回路。變電站水電發電機與變壓器之間的連接提供全套配電方案。其設計緊湊,超高防護等級及優良的電氣絕緣性能,可確保安全適用于戶外，高溫鹽霧、魔蝕及各種危險環境中，終身免維護。

GCL中壓母線槽技術參數

導體

導體采用高純度電解銅,連接處均做鍍錫處理,環氧樹指混合物整體澆注,具備低壓樹脂母線系統所有特性。

導體外殼

沖孔鋁外殼表面采用環氧樹脂粉末噴塑處理。散熱和耐腐濁性能優秀，機械強度高,作為護套能有效消除殘余磁場。

雙層絕緣

系統采用雙重絕緣;

第一層絕緣:固化后的環氧樹脂具有優越的電氣絕緣性能及良好的散熱性能等,避免了相間短路。

第二層絕緣:經過環氧樹脂噴塑處理的沖孔鋁外殼環繞導體,消除局部原電隱惠,機械強度高、耐化學腐蝕，防火等

級高。

接頭防護

兩條直線段之間的連接在施工現場完成,采用環氧樹脂混合物澆注成型,可確保接頭部位防護等級仍然高達IP68.售

后服務工程師會在現場安裝指導,確保正確施工。

設計靈活、合理

GCL系統部件齊全,結構緊湊,功能單元可定制,在工程設計時中壓連接與設計低壓解決方案同樣簡單易行。即使電

壓低于規定值,該中壓系統也同樣適用。

尺寸

功能單元

綜上,整條母線系統運行時防護等級可達IP68并且完全免維護。

母線轉接

每個連接器可調節尺寸范圍為+/-10mm ,保證換向連接處與終端部位絕緣等級相同。

匯流排之型式編碼規則

技術參數

標準結構單元

標準結構單元

安裝示例

澆注完成固化后,拆除模具,表面稍做平整處理

注:

*“母線槽連接后,澆注前應進行絕緣電阻檢測,通常情況下單段母線的絕緣子值應大于1000兆歐?！胺橇⒓礉沧⒌?必須對澆注部位用保護膜片進行包覆,不允許有灰塵或雜物進入,澆注前應仔細檢查并清理干凈。

*現場澆注時,環境條件須滿足:溫度5C以上,溫度80%以下。若無法達到此環境條件的,須請業主方配合改善,否則將可能影響整條母線的性能質量。

安裝規范

說明：

◆與母線槽本體直接接觸的支(吊)架上都必須缺乏裝絕緣支撐座,并用螺栓固定;

◆水平安裝時，每段母線單元需安裝兩組支(吊)架,且兩組支(吊)架之間的距離不大于2000mm,支

(吊架)與母線連接單元之間的距離不小于300mm ,特殊情況除外,但至少保證每段母線有一組支(吊)架:

◆母線槽所需標準安裝空間,如圖(1) (2)所示,母線槽上方需增加安全空間100mm+澆注空間250mm= 350mm的凈安裝空間;

◆垂直安裝時,母線穿墻孔壁(或樓板孔壁)的間距不小于100mm ,且支架間距不大于3000mm。
