用途

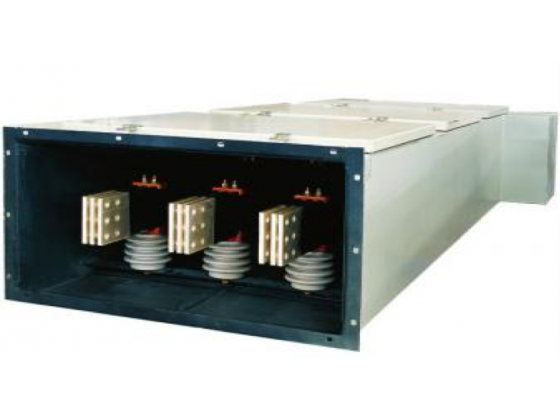

GM型共箱封閉母線適用于交流50-60Hz，電壓3.6-40.5kV,額定電流1000~6800A的中高壓輸電系統。

其主要應用于:

1.發電機與變壓器間的電氣連接;

2.變壓器與高壓配電柜間的電氣連接;

3.交流主勵磁機與整流柜間的電氣連接;

4.勵磁開關柜與電機轉子滑環間的電氣連接;

5.其他高壓設備主回路間的電氣連接。

                   電廠共箱母線應用              啟備變回路共箱母線

特點

1.該系列母線具有優良的抗短路性能，由于具有鋁或弱磁鋼板外殼的保護，能夠有效地減弱渦流或環流引起的結構發熱，降低母線外殼溫度，減小電能損耗，提高載流量，減小短路電動力。

2.該系列母線結構先進，安裝維修孔可設置于母線的上部或下部，對于大電流戶內母線在殼體兩側及下部可設有通風百頁窗，以加強散熱，降低溫升。

3.當母線直線長度達20-30m時，設置母線伸縮節及滿足因溫度原因引起的熱脹冷縮，還可對由基礎沉降所引起的誤差進行補償。

4,為了消除設備運行時產生的震動對母線的影響，母線與沒備的連接均采用銅編軟連接，并在外殼之間加入橡膠墊以吸收震動;對于母線本體，在系統中可加裝減震器，對絕緣子和導體實現彈性支持，能較好地避免設備產生的機械震動及地震波給封閉母線帶來的破壞。

5.母線的散熱主要靠熱輻射，為了加強散熱效果，在母線外表面噴涂淺灰色油漆來減少對可見光的吸收;在母線內表面噴涂黑色油漆來加強內部熱量對外殼的輻射，同時防止電暈。

6.為了避免冬天室內、外溫差引起的凝露現象，在穿墻處設置隔斷裝置，使戶外與戶內母線完全隔離。

7.為了提高母線的允許運行溫升，防止沿海露天以及電化腐蝕嚴重的大氣對接頭的電解腐蝕，降低接觸電阻，所有連接部位均采用鍍銀處理，使其允許溫升提高到65k，大大高于工作時的實際溫升。

8.為了使母線的自振頻率避開產生共振的頻率范圍( 對于單條母線其共振頻率范圍為35~ 135Hz)，并使作用于母線上的電動力減小，優選絕緣子的型號、規格及強度等級，并合理設置絕緣子間的跨距。

9.為了對可拆接頭進行溫度監視，在變壓器、發電機及配電柜與母線的連接處可設置密封式觀察窗，通過示溫貼片或遠紅外測溫裝置來直接測量溫度，配套智能在線監控系統可實時監視母線系統的運行情況，大大方便了運行人員的檢測維護工作，提高了封閉母線的安全運行水平。

主要技術參數

    注: 4000A以 上的共箱封閉母線導體也可用槽型導體。

母線固定形式簡圖

交、直流勵磁共箱封閉母線

        注:1.以上各表的規格尺寸為我公司典型設計; 2.我公司可根據顧客要求進行特殊設計。
