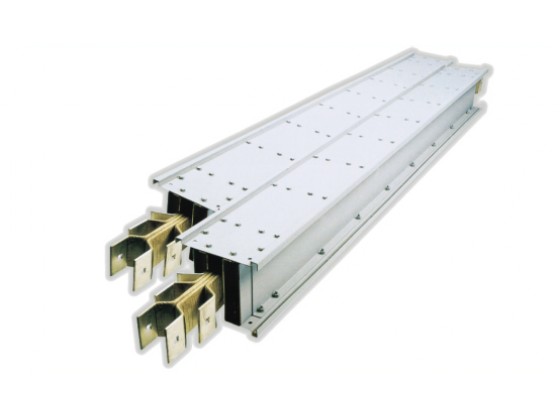

CCX-NF空氣絕緣耐火母線槽

CCX-NF系列耐火母線槽系列引進新技術，新工藝研制而成。導體采用耐高溫增強云母帶，外加絕緣體，熱縮套管色復。相間及端子隔塊采用玻璃纖維無機增強材料壓制而成，具有不燃、不爆及機械強度好等優點，母線槽外殼的內壁采用防火涂料。耐火極限≥30min.因此可廣泛適用于高層建筑。人口緊密及計算機在回路，保安回路等有耐火要求的場所。

型號說明

母線功能單元

1)本公司生產的CCX-NF型耐火絕緣母線槽符合IEC439-2國際標準，用JB851 1-1996空氣絕緣母線槽部頒標準和GB/T9978-88建筑構件耐火試驗標準的規定。

2)CCX-NF型耐火絕緣母線槽使用額定電壓為660V以下，頻率50HZ或60HZ。

3)CCX-NF型耐火絕緣母線槽電能在著火30min內，試驗電壓為1000V.絕緣電阻10MQ以上，在著火60min時，絕緣電阻在0.5MQ,試驗電壓在1000V以上。

4)CCX-NF型耐火絕緣母線槽采用雙排螺栓連接，性能極為穩定，安裝方便，外殼防護等級符合IP45所規定的要求。

5)耐火試驗升溫曲線圖:

6)短路容量：

圖1表示時間、溫度相互關系的代表數如下表所示:

CCX-NF型耐火絕緣母線槽重量及外形尺寸
